Технический паспорт изделия
А-001

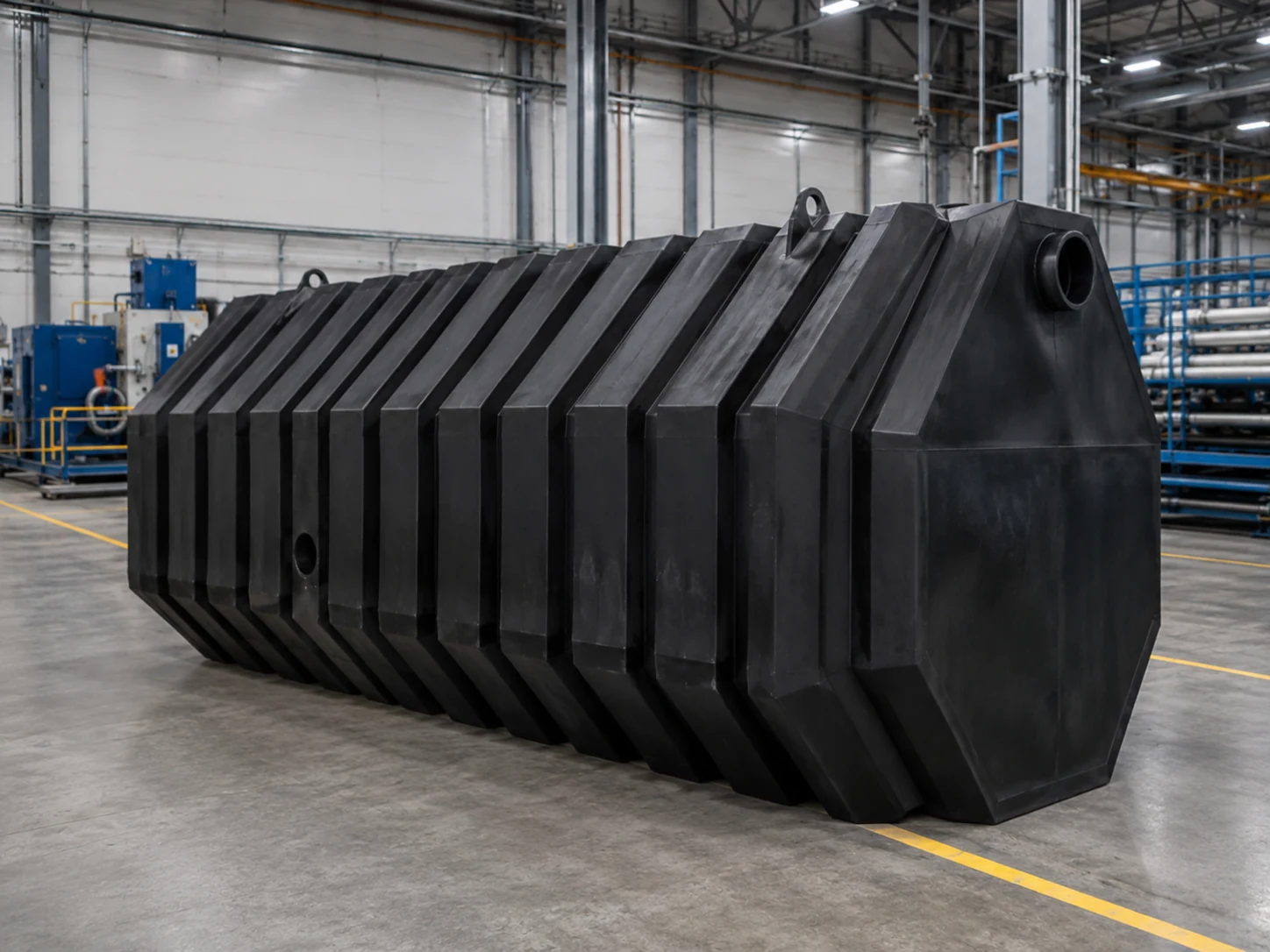

Ёмкость полиэтиленовая с рёбрами жёсткости, 5000 литров
Характеристики
- Модель
- А-001
- Материал
- полиэтилен LLDPE / ПНД (PEHD)
- Объём
- 5000 л (5 м³)
- Габариты (В × Ш × Д)
- 1450 × 1450 × 3250 мм, ±3
- Вес
- 160—180 кг
- Масса с водой
- более 5 тонн
- Толщина стенки и рёбер
- по заказу
- Рабочая температура
- от −20 до +60 °C
- Срок эксплуатации
- более 50 лет
- Технические условия
- ТУ 2291-005-17152852-01
Почему полиэтилен
Герметичность
Цельный полиэтиленовый корпус без швов и стыков, которые дают течь у бетонных и металлических систем.
Прочность
Цилиндрическая форма и силовое оребрение держат нагрузку грунта до 50 см сверху.
Долговечность
Полиэтилен не корродирует и не разрушается стоками — в отличие от металла и бетона.
Модульность
Несколько ёмкостей соединяются патрубками в цепочку, когда нужен больший объём.
Схема монтажа
- А
Ёмкости под септик
Две ёмкости соединяются последовательно, выводится высокая вентиляция. До водозабора — более 30 м.
- Б
Распределительный колодец
Осветлённый сток идёт трубой Ø110 ПВД в распределительный колодец, далее на поля фильтрации дренажными трубами.
- В
Заглубление
Глубина заложения накопителя — 2 метра, с поправкой на глубину подводящего трубопровода и местную глубину промерзания.
Требования к установке
- Площадка — на безопасном расстоянии от фундамента дома, не менее 5 м от дороги и 3 м от деревьев.
- Основание котлована — ровный уплотнённый грунт или песчаная подушка. Касание острых граней о корпус не допускается.
- Если грунтовые воды выше низа накопителя — откачать воду из котлована и заякорить ёмкость канатом к бетонной плите или блокам.
- Обратная засыпка пазух — сухая смесь песка с цементом 10:1 (на тяжёлых грунтах 5:1), без щебня и камней, слоями по 30 см с трамбовкой, одновременно заполняя ёмкость водой.
- Верхний слой до 50 см — растительный грунт. Место установки желательно обозначить, чтобы на него не заехала тяжёлая техника.
- Подключение: в отверстия Ø112 ставятся резиновые манжеты, в них — труба Ø110; для откачки предусмотрен отвод Ø102 мм.
- Монтаж при отрицательных температурах не рекомендуется.
Скан паспорта

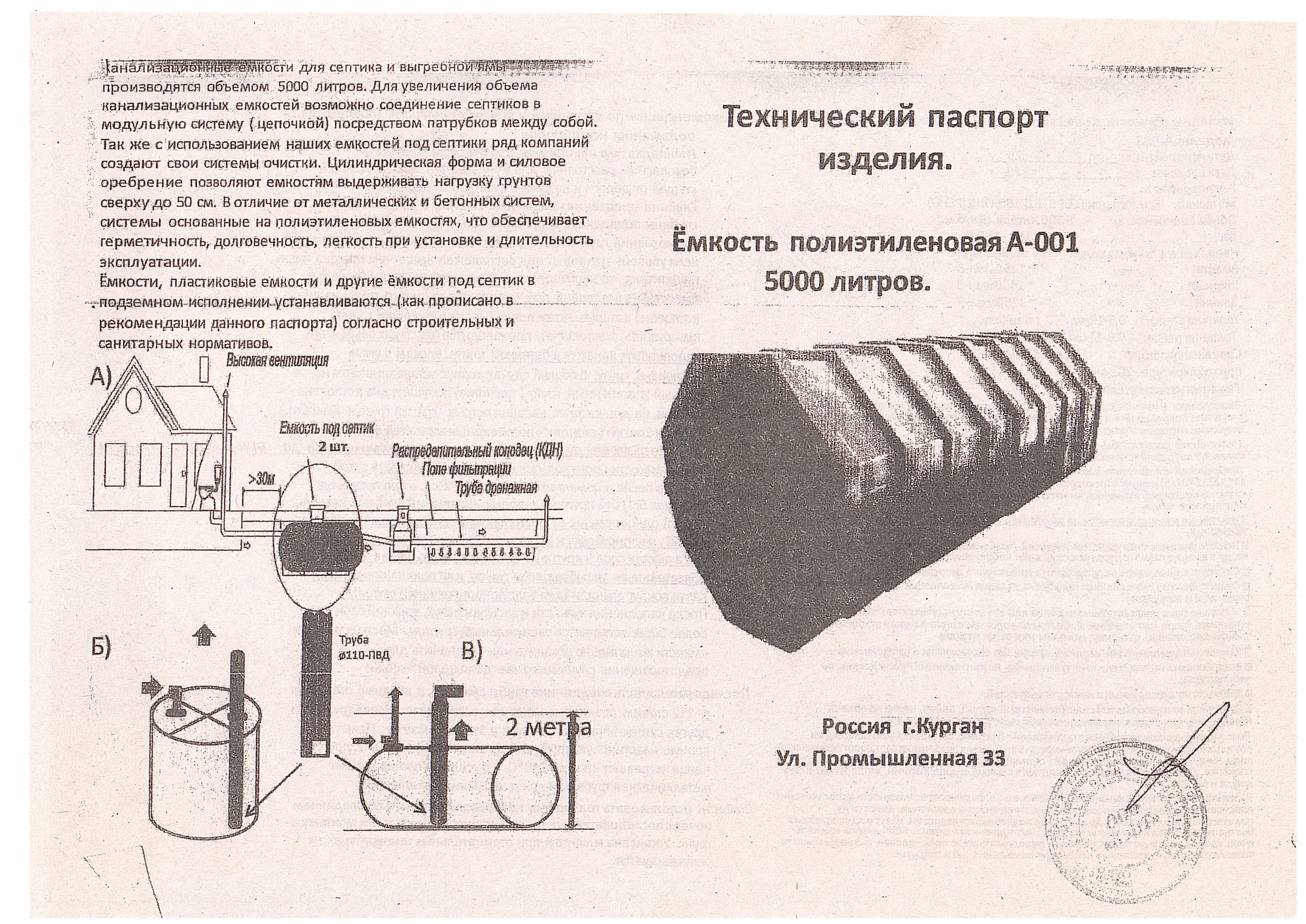

Технический паспорт, лист 1 — назначение и схема монтажа

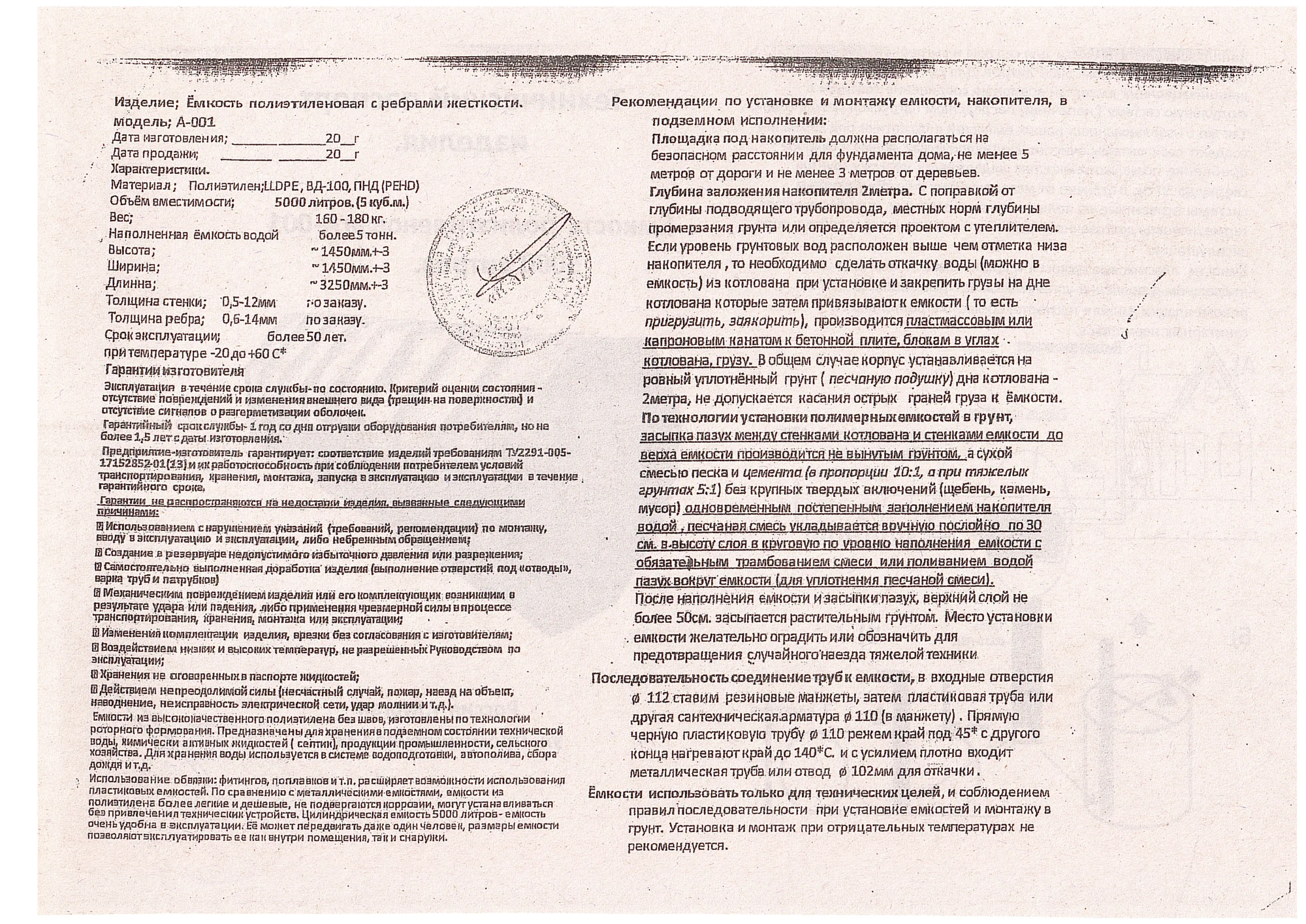

Технический паспорт, лист 2 — характеристики и рекомендации
Гарантия
Гарантийный срок — 1 год со дня отгрузки, но не более 1,5 лет с даты изготовления. Гарантия не распространяется на повреждения из-за нарушения правил монтажа и эксплуатации, самостоятельной доработки изделия и механических воздействий.
Перед монтажом обязательно ознакомьтесь с рекомендациями по установке. Ёмкости в подземном исполнении устанавливаются согласно строительным и санитарным нормативам.
